技術前沿 | 15萬頭線高效豬場規劃設計(1)

2739 原作者: 施增斌 來自: 養豬職業經理人
簡介
欄位包括飼養豬群欄位和周轉機動欄位。隔離、后備舍以半漏縫為主,南方高溫高濕地區、最低氣溫不低于零度,隔離、后備舍可考慮采用全漏縫。

導讀

  集團公司6000頭以上母豬場的設計與施工一直不為外人所知,筆者從今天起分三個篇幅將一個完整的年提供15萬頭斷奶仔豬的繁殖場設計思路與諸位共享。

(以下請手機橫過來看)

(一)生產區規劃設計

1、規劃布局

規模
生產線設計
15萬頭生產線

整場_1_棟隔離舍,_1_棟后備舍,_3_棟配懷舍, _6_棟分娩舍,_1_棟保育舍。


2、高效工廠化豬場豬舍面積

豬舍
高效工廠化豬場模式(豬舍內面積)
棟數
跨度*長度
總面積(m2)
配懷舍
3
53.2*107
17077.2
分娩舍
6
22.8*88.82
12150.576
公豬站
0
14.6*47.6
0
隔離舍
1
25.53*66.48
1697.23
后備舍
1
42.48*50.64
2151.18
保育舍
1
23.2*42.6
988.32
合計
12
——
34064.51


(二)豬舍單體設計思路

隔離舍
建筑類型
隔離舍采用密閉式建筑結構。
功能分區
后備豬飼養5周,全進全出。
建筑模式
隔離舍采用刮糞模式,配備刮糞系統、飼喂系統、環控系統,根據地區氣候需要配置供暖系統,空間加熱器。
欄位布置
每5萬線
2排大欄,每排10個,共19個;4個母豬定位欄,2個公豬欄。
后備舍
建筑類型
后備舍誘情區采用密閉式建筑結構。
功能分區
后備豬按7周周轉,預多2周欄位周轉,大欄7周,定位欄2周。
建筑模式
后備舍采用刮糞模式,配備刮糞系統、飼喂系統、環控系統,根據地區氣候需要配置供暖系統。
欄位布置
每5萬線
2排大欄,每排12個,共24個;1排母豬定位欄,79個;2個公豬欄。

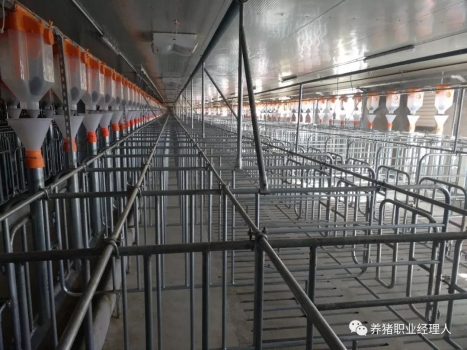

配種懷孕舍
建筑類型
配種懷孕舍采用密閉式建筑結構。
功能分區
第1-3排為配種區,其余為懷孕母豬飼養區;
建筑模式
配種懷孕舍采用刮糞模式,配備刮糞系統、飼喂系統、環控系統,根據地區氣候需要配置供暖系統。
欄位布置
每5萬線
大欄18個,護理大欄10個,共2250個定位欄。
分娩舍
建筑類型
分娩舍采用密閉式建筑結構。
功能分區
每單元全進全出,按6周周轉。
建筑模式
分娩舍采用液泡糞模式,配備飼喂系統、環控系統,根據地區氣候需要配置供暖系統。
欄位布置
每5萬線
一棟12個單元,每個單元4排,每排14個欄。
公豬站(項目不含公豬站)
建筑類型
公豬站采用密閉式建筑結構。
功能分區
劃分采精區、飼養區,采精區設置采精欄,飼養區設置大欄和定位欄。
建筑模式
公豬站采用刮糞模式,配備刮糞管道系統、飼喂系統、環控系統,根據地區氣候需要配置供暖系統。
欄位布置

保育舍
建筑類型
保育舍采用密閉式建筑結構。
功能分區
3周飼養
建筑模式
保育舍采用液泡糞模式或水沖糞模式,配備飼喂系統、環控系統,根據地區氣候需要配置供暖系統。
欄位布置
每5萬線
3個單元,每個單元2排,每排4個欄。


(三)豬欄設備設計

1、豬欄設備工藝設計

豬舍
工藝設計
隔離舍
大欄飼養后備豬,增加活動面積,促進生長;配置不銹鋼雙面食槽,一個食槽可供應兩個豬欄,吃料與出料同時進行,保持飼料新鮮度。
后備舍
配種懷孕舍
大欄飼養待配母豬,增加活動面積,促進發情;定位欄飼養懷孕豬,配置不銹鋼料槽,表面光滑,提高清洗干凈度;設置護理大欄。
定位欄食槽需考慮獨立排水系統,集中處理,降低后續環保壓力。
分娩舍
產床采用鐵柵欄圍柵產床,配置保溫箱。配置鑄鐵食槽。母豬位凈寬不小于65cm,保溫箱寬度60cm。分娩舍產床小豬保溫采用保溫箱+保溫燈。配置保溫箱,產床規格2.4m*1.9m,不配置保溫箱,產床規格2.4m*1.8m。
保育舍
保育欄配置PVC圍板,防止豬群受賊風,提高豬群健康度
公豬站(不在本項目范圍)
采用下沉式采精以及自動采精設備,提高采精效率和保障員工采精安全。

2、豬欄設備配置


項目
欄位
類別
欄位
規格
欄位地面
每頭豬占欄面積(m2)
每欄養豬頭數
欄位數量
南方
南方中部北方
4萬線
5萬線
隔離舍
大欄
5.8*4
半漏縫
1.7
13
16
20
定位欄1
0.58*2.2
半漏縫
1.27
1
4
4
定位欄2
0.75*2.2
半漏縫
1.65
1
2
2
后備舍
大欄
5.8*4
半漏縫
1.7
13
20
24
定位欄1
0.58*2.2
半漏縫
1.27
1
66
79
定位欄2
0.75*2.2
半漏縫
1.65
1
2
2
配種懷孕舍(1棟式)
大欄1
4.5*3.3
半漏糞
2
7
14
18
大欄2
2.6*2.2
半漏糞
1
3
10
10
定位欄
0.65*2.2
半漏糞
1.4
1
1830
2250
配種懷孕舍(2棟式)
大欄1
5.4*3.5
半漏糞
2
7
14
18
大欄2
2.6*2.2
半漏糞
1
3
10
10
定位欄
0.65*2.2
半漏糞
1.4
1
1830
2250
分娩舍(配保溫箱)
產床
2.4*1.9
全漏縫
4.56
1
528
672
分娩舍(不配保溫箱)
產床
2.4*1.8
全漏縫
4.32
1
528
672
保育舍
保育欄
3*1.8
全漏縫
0.3
16
24
24

注:欄位包括飼養豬群欄位和周轉機動欄位。隔離、后備舍以半漏縫為主,南方高溫高濕地區、最低氣溫不低于零度,隔離、后備舍可考慮采用全漏縫。
